Android Navi wil niet aan.

Voor alle vragen op het gebied van elektronische aard: i-drive/navigatie/verlichting/audio en bluetooth

Moderators: Moderator team, Beheerder

Plaats reactie
BeamerAR15
VIP Driver
VIP Driver
Berichten: 234
Lid geworden op: 26 mei 2012, 09:03

24 apr 2020, 15:55

Doordat het display van mijn prof. bmw radio bijna niet meer is af te lezen, gekeken naar een alternatief.
Via marktplaats een "nieuwe" android dubbel din, specifiek voor de E90 gescored.
Vandaag ingebouwd, maar helaas, ding wil niet aan.
Beschijving wat erbij zit is ruk, daarom zelf wat gegoogeld enzo.
Losse voeding aangesloten op de + en -, echter geen beeld.
Is er soms nog meer nodig om de radio op te starten, lees iets van Radio On op een van de pinnen.

Of heb ik gewoon pech ?
Reeds contact opgenomen met de verkoper en met navaudio waar ie oorspronkelijk vandaan komt (volgens de bon).

Heb echter het idee, dat ik iets mis en dat + en - alleen niet genoeg is.


BMW 3.18i E30
BMW 3.25i Cabrio E30
BMW M3 E36
BMW 3.28i Cabrio E36
BMW 3.18D E46
BMW 3.20i E90
Techn
VIP Driver
VIP Driver
Berichten: 399
Lid geworden op: 02 dec 2016, 19:15

24 apr 2020, 16:45

Volgens mij nog een plus op de radio on

Maar weet t niet zeker

Heb je niet een foto van de kabelboom van de navi?


Verzonden vanaf mijn iPhone met Tapatalk
BeamerAR15
VIP Driver
VIP Driver
Berichten: 234
Lid geworden op: 26 mei 2012, 09:03

24 apr 2020, 18:02

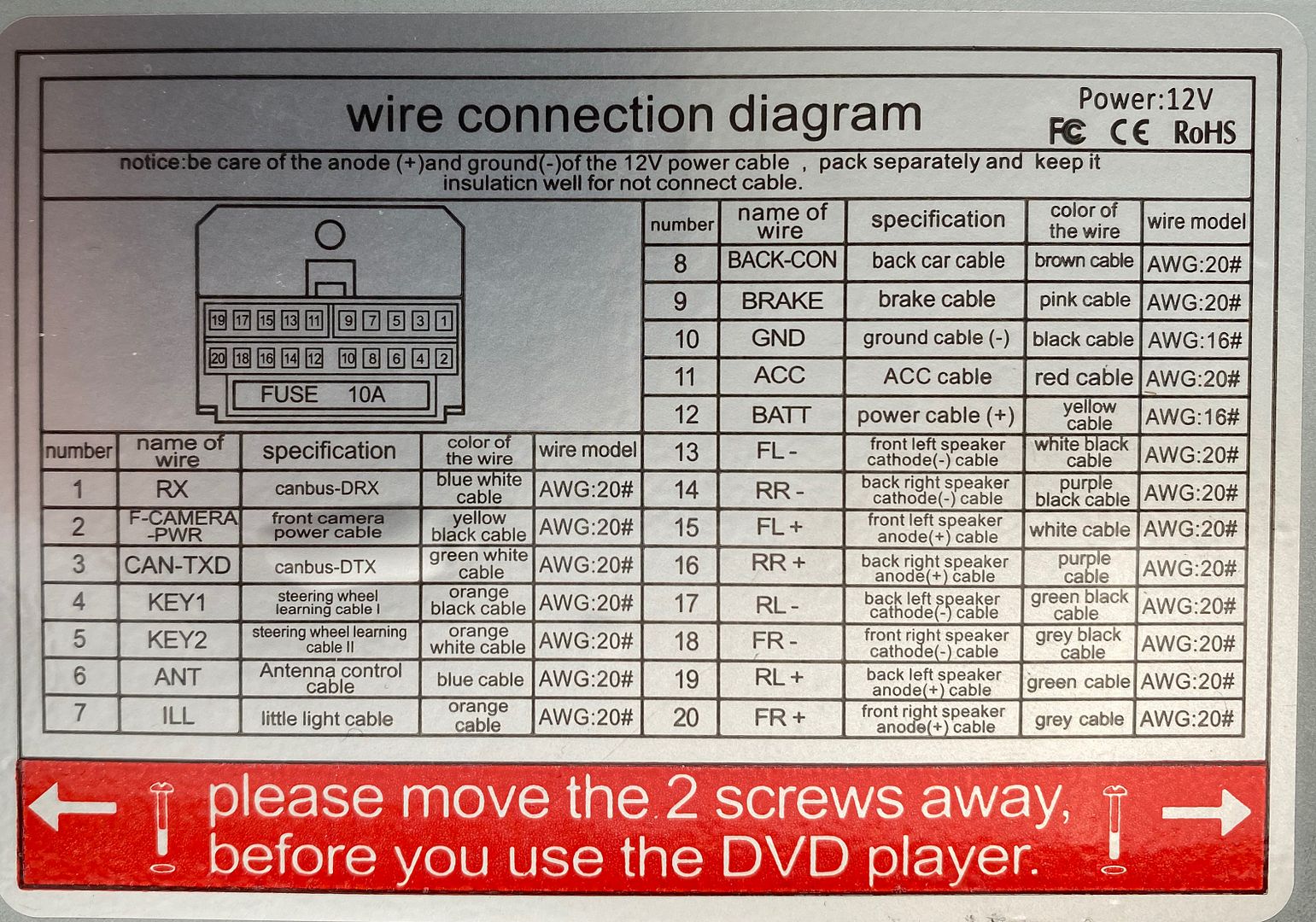

Ik heb een externe voeding aangesloten op pin 15, de + en op pin 12, de -
Unit doet nix, nog 12 v. nodig op pin 13, Radio On ??



Afbeelding

Afbeelding

Afbeelding

Afbeelding
BMW 3.18i E30
BMW 3.25i Cabrio E30
BMW M3 E36
BMW 3.28i Cabrio E36
BMW 3.18D E46
BMW 3.20i E90
Techn
VIP Driver
VIP Driver
Berichten: 399
Lid geworden op: 02 dec 2016, 19:15

24 apr 2020, 21:26

Antenne kabel in gestoken?

Wil ook wel eens extra massa zijn


Verzonden vanaf mijn iPhone met Tapatalk
BeamerAR15
VIP Driver
VIP Driver
Berichten: 234
Lid geworden op: 26 mei 2012, 09:03

25 apr 2020, 09:04

Antenne en microfoon ingestoken.
Als ik de behuizing als massapunt gebruik tijdens meten, meet ik 12v. Dus ok ?
Die lange gele kabel (12v.) bevat zo’n stekker als in de quadlock zitten.
Die hangt er maar bij. Wordt nergens vermeld ???
Staat ook 12v. op ?
Nieumand zo’n ding zelf ingebouwd 😉
BMW 3.18i E30
BMW 3.25i Cabrio E30
BMW M3 E36
BMW 3.28i Cabrio E36
BMW 3.18D E46
BMW 3.20i E90
Gebruikersavatar
erikselhorst
Just getting started
Just getting started
Berichten: 29
Lid geworden op: 15 jul 2013, 08:40

25 apr 2020, 09:19

Afbeelding
De massa moet aangesloten worden op deze manier.


Verzonden vanaf mijn iPhone met Tapatalk
Techn
VIP Driver
VIP Driver
Berichten: 399
Lid geworden op: 02 dec 2016, 19:15

25 apr 2020, 11:44

Vroegah moest ik bij een afternarket radio de rode en de gele voorzien van 12 v +

Had ook met geheugen van de zenders te maken


Verzonden vanaf mijn iPhone met Tapatalk
Gebruikersavatar
erikselhorst
Just getting started
Just getting started
Berichten: 29
Lid geworden op: 15 jul 2013, 08:40

25 apr 2020, 12:03

De draadkleur zegt weinig. Heb je geen pin-out van de android unit?


Verzonden vanaf mijn iPhone met Tapatalk
Techn
VIP Driver
VIP Driver
Berichten: 399
Lid geworden op: 02 dec 2016, 19:15

25 apr 2020, 14:27

Niet eens...
De draadkleuren zijn over het algemeen wel consequent. (Iso)

Ik heb geen ervaring met chinese bami meuk das dan weer wel zo


Verzonden vanaf mijn iPhone met Tapatalk
BeamerAR15
VIP Driver
VIP Driver
Berichten: 234
Lid geworden op: 26 mei 2012, 09:03

25 apr 2020, 15:23

Dit zijn de aansluitingen vanaf de quadlock naar de stekker in de unit.
Op 10 en 12 heb ik spanning gezet.
Op 11 verwachte ik de " op contact" stand, echter loop deze naar de canbus module en niet naar de quadlock.

Afbeelding
BMW 3.18i E30
BMW 3.25i Cabrio E30
BMW M3 E36
BMW 3.28i Cabrio E36
BMW 3.18D E46
BMW 3.20i E90
BeamerAR15
VIP Driver
VIP Driver
Berichten: 234
Lid geworden op: 26 mei 2012, 09:03

02 mei 2020, 13:43

Unit aan de gang, bleek toch gewoon een extra stoomdraad op de gele, welke de rode op de canbusmodule van spanning voorziet.
Dan "weet" de radio dat ie aan mag ;-)

Is trouwens wel een leuk ding, audio is wel ok (zeker gezien de originele BMW radiokwaliteit) , BT streaming (spotify) werkt perfect, en elk soort navi kan erop.
Canbussignaalk komt perfect over.

Kortom ik ben er blij mee.
BMW 3.18i E30
BMW 3.25i Cabrio E30
BMW M3 E36
BMW 3.28i Cabrio E36
BMW 3.18D E46
BMW 3.20i E90
